Ultrasonic sheet pile length measurements

De lengte van een geïnstalleerde stalen damwandplank kan niet eenvoudig ter plaatse worden gemeten. TNO evalueert een nieuw meetconcept dat mogelijk gebruikt kan worden om de damwandlengte wél op locatie te meten.

Meetprincipe

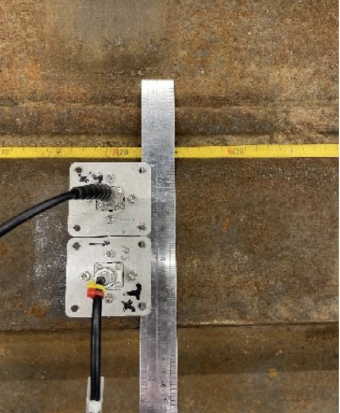

Dit meetconcept gebruikt ultrasone geleide golven om de lengte van een damwand te onderzoeken. Specifiek wordt de niet-dispersieve SH0-modus geselecteerd die voor staal een snelheid heeft van 3220 m/s en weinig interactie met de grond vertoont. Een zender en ontvanger worden naast elkaar geplaatst en langs de damwand verplaatst om echo’s van beide uiteinden te detecteren en zo de meetnauwkeurigheid en het bereik te beoordelen.

Huidige beperkingen en verder onderzoek

De resultaten tonen aan dat het mogelijk is met geleide ultrasone golven de lengte van een damwand zeer nauwkeurig te meten, mits een voldoende hoog signaal-ruisverhouding (SNR) wordt bereikt. Deze varieert echter wel sterk per meetlocatie en per damwandlengte. De oorzaak van dit verschil is onduidelijk en vereist verder onderzoek. Ook de invloed van de grond rondom de damwand op de demping moet verder onderzocht worden.

Meer lezen?

Wilt u meer lezen over dit onderzoek, download hieronder dan de samenvatting met volledig onderzoeksmemo.
